如何在Windows Server 2012中使用NIC Teaming？

NIC Teaming是Windows Server 2012 Hyper-V 3.0中引入的眾多網絡功能之一。NIC Teaming最初設計用於Windows Server 2012，現在也可以用來為Hyper-V虛擬機配置綁定的適配器。

本文主要介紹如何在Windows Server 2012或更高版本上配置NIC Teaming。當然，Windows管理員可以使用第三方工具在Windows上配置NIC teaming，但具有以下缺點：

• 供應商提供支持，而非微軟。
• 你只能在來自同一制造商的物理網絡適配器之間配置NIC Teaming。
• 如果你配置了多個綁定，每個第三方網絡綁定有單獨的管理UI。
• 大多數第三方合作解決方案沒有遠程配置綁定選項。

Windows Server 2012 Hyper-V 3.0開始，你可以輕松地為虛擬機配置NIC Teaming。

為虛擬機配置NIC Teaming的條件

在為虛擬機配置NIC Teaming之前，確保滿足以下條件：

• 虛擬機的客戶操作系統必須至少運行Windows Server 2012版本。
• 可用的物理網絡適配器都將加入NIC Teaming。
• 如果網卡組需要配置一個VLAN編號，請確定VLAN編號。

NIC Teaming配置原則與注意事項

配置NIC Teaming時需要遵循一些原則，記住一些注意事項，要點如下：

• 微軟使用“Microsoft Network Adapter Multiplexor”協議幫助NIC Teaming建設，無需使用第三方工具。
• 微軟的綁定協議可以用於綁定不同廠商的網絡適配器。
• 對兩個物理網絡適配器配置NIC Teaming時，建議為相同的網絡適配器使用相同的配置，包括配置速度、驅動和其他網絡功能。
• NIC Teaming是Windows服務器特性，所以它可以用於任何網絡流量，包括虛擬機網絡流量。
• NIC Teaming建立在硬件之上（物理網卡）。
• 默認情況下，單個Windows服務器可以綁定多達32個物理網絡適配器。
• 只有兩個物理網絡適配器的綁定可以分配給虛擬機。換句話說，綁定的物理網絡適配器如果超過兩個，將不能附加到虛擬機。
• 只要有兩個或兩個以上1GB或者10GB物理網絡適配器，就能配置NIC Teaming。
• 綁定的網絡適配器將出現在虛擬機設置的“外部網絡”配置頁面。
• NIC Teaming也可以稱為NIC綁定，負載平衡和故障轉移或LBFO。

NIC Teaming如何工作？

微軟開發人員專門為NIC Teaming設計了一個新的協議，即Microsoft Network Adapter Multiplexor，協助將數據包從物理網絡適配器路由到綁定的適配器，反之亦然。該協議負責在綁定的適配器與物理網卡之間轉移流量。協議默認隨物理網絡適配器一同初始化。

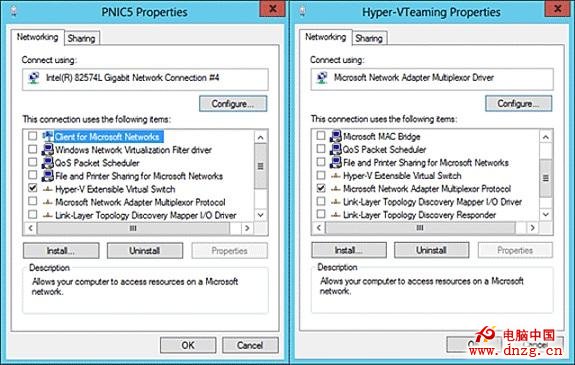

Microsoft Network Adapter Multiplexor協議對綁定的網絡適配器有效，而對物理網絡適配器無效。例如，如果在一個組合中有兩個物理網絡適配器，Microsoft Network Adapter Multiplexor協議對這兩個物理網絡適配器均無效，但會顯示在綁定的適配器，截圖如下：

Windows Server 2012中的NIC Teaming

如圖所示，Microsoft Network Adapter Multiplexor協議沒有顯示在物理網絡適配器“PNIC5”的屬性中，而在綁定的網絡適配器“Hyper-VTeaming”的屬性中顯示。

綁定的適配器產生的所有網絡流量由參與Teaming的其中一個物理網卡接收。綁定的適配器與綁定物理網卡的Microsoft Network Adapter Multiplexor協議之間進行交流。

如果其中任何一個物理網絡適配器的協議失效，那麼綁定的適配器將無法與Teaming中的物理網絡適配器進行交流。第三方綁定工具有針對該問題的協議，但是微軟協議可以用於其他任何廠商的網卡，因此協議和網卡不是廠商鎖定的。
